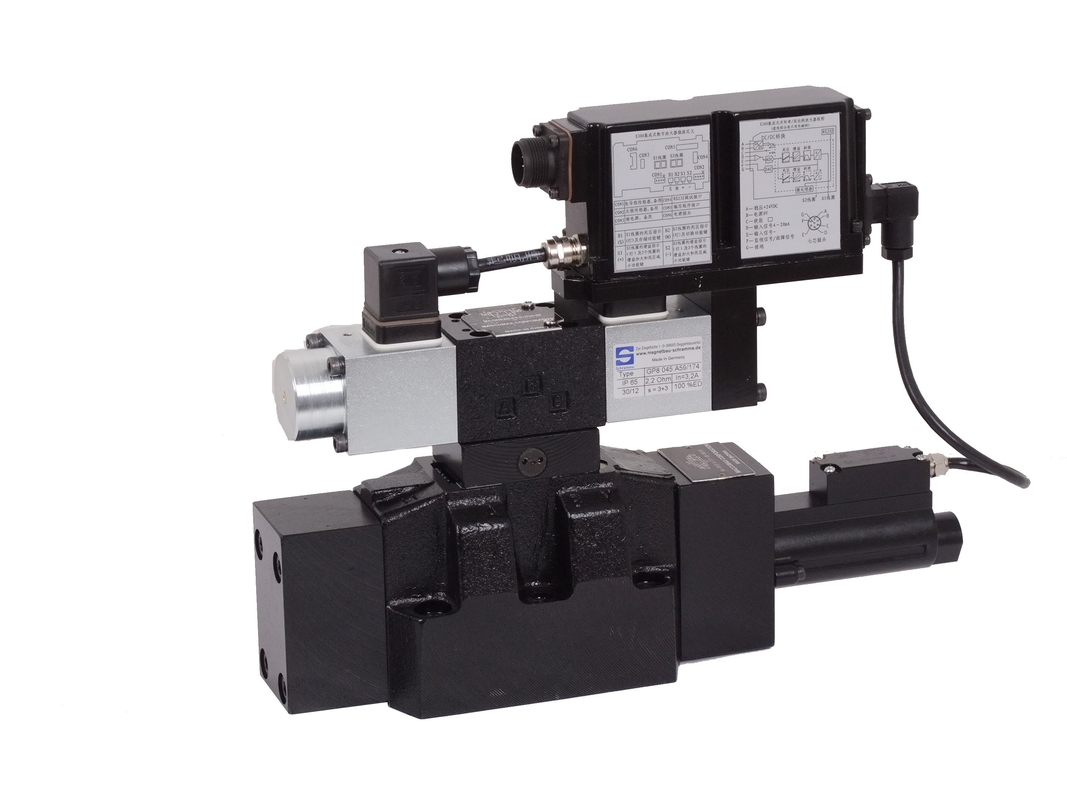

एमए-डीपीजेओ-टी (ईई) हाइड्रोलिक आनुपातिक वाल्व प्रवाह 600 एल / मिन, दबाव 350bar

उत्पाद विवरण

डीपीजेडओ-टी * दो चरण हाइड्रोलिक आनुपातिक वाल्व हैं
मुख्य पर स्थान ट्रांसड्यूसर के साथ
स्पूल जो दोनों दिशात्मक प्रदान करता है और
गैर मुआवजा प्रवाह नियंत्रण के अनुसार
इलेक्ट्रॉनिक संदर्भ संकेत करने के लिए
वे इलेक्ट्रॉनिक के सहयोग से काम करते हैं
चालकों, अनुभाग देखें, जो आपूर्ति
उचित वर्तमान के साथ आनुपातिक वाल्व
संदर्भ में वाल्व विनियमन संरेखित करने के लिए
संकेत इलेक्ट्रॉनिक के लिए आपूर्ति
चालक।
वे अलग-अलग फांसी में उपलब्ध हैं:
• -टी, स्थिति ट्रांसड्यूसर के साथ;
• -ईटी -टीईएस-टी प्लस एनालॉग (टीई) या
डिजिटल (टीईएस) अभिन्न इलेक्ट्रॉनिक्स
4-रास्ता स्पूल, एक में स्लाइडिंग
5 - कक्ष शरीर, एक द्वारा संचालित है
आनुपातिक दिशात्मक वाल्व प्रकार
DHZO (टैब देखें। F160) और इसे नियंत्रित किया जाता है
के द्वारा बंद लूप स्थिति में
एलवीडीटी ट्रांसड्यूसर
दबाव तय वाल्व को कम करने के साथ
सेटिंग एक लागत वाला विमान का संचालन सुनिश्चित करता है
दबाव।
अभिन्न इलेक्ट्रॉनिक्स सुनिश्चित करता है
कारखाना प्रीसेटिंग, ठीक कार्यक्षमता
प्लस वाल्व-टू-वाल्व इंटरचेंजिबिलिटी
और सरलीकृत तारों और स्थापना
इलेक्ट्रॉनिक मुख्य कनेक्टर पूरी तरह से है
-टीई और -टीईएस के लिए विनिमेय
फांसी।
मानक 7 पिन मुख्य कनेक्टर का उपयोग किया जाता है
बिजली की आपूर्ति, एनालॉग इनपुट संदर्भ के लिए
और मॉनिटर सिग्नल
12 पिन कनेक्टर विकल्प / Z के लिए उपयोग किया जाता है
और / एस *
विशेष / एस * विकल्प बंद हो जाते हैं
दबाव (/ एसपी) या बल के लूप नियंत्रण
(/ एसएफ़ और / एसएल) मूल बंद लूप में
स्पूल की स्थिति एक
निम्न संचार इंटरफेस
डिजिटल-टीईएस के लिए उपलब्ध हैं
निष्पादन:
• -पीपीएस, सीरियल संचार इंटरफ़ेस के लिए
विन्यास, निगरानी और फर्मवेयर
एटोस पीसी सॉफ्टवेयर के माध्यम से अद्यतन
• -बीसी, कनाओपें इंटरफेस
• -बीपी, प्रोफ़िब्स डीपी इंटरफ़ेस
वाल्व -बीसी और -बीपी इंटरफेस के साथ
एक फील्डबस में एकीकृत किया जा सकता है
संचार नेटवर्क और इस प्रकार डिजिटल रूप से
मशीन नियंत्रण इकाई द्वारा संचालित
कॉइल पूरी तरह से प्लास्टिक के समझाए जाते हैं
(इन्सुलेशन वर्ग एच) और वाल्वों में है
antivibration, antishock और मौसम-सबूत
विशेषताएं।
बढ़ते सतह: आईएसओ 4401 आकार 10, 16,
25 और 32
अधिकतम प्रवाह क्रमशः 160 एल / मिनट, 430
एल / मिनट, 680 एल / मिनट, 730 एल / मिनट और 1100 एल / मिनट
वाल्व अंतर दबाव Δp = 30 के साथ
बार, तालिका देखें
अधिकतम दबाव: 350 बार
