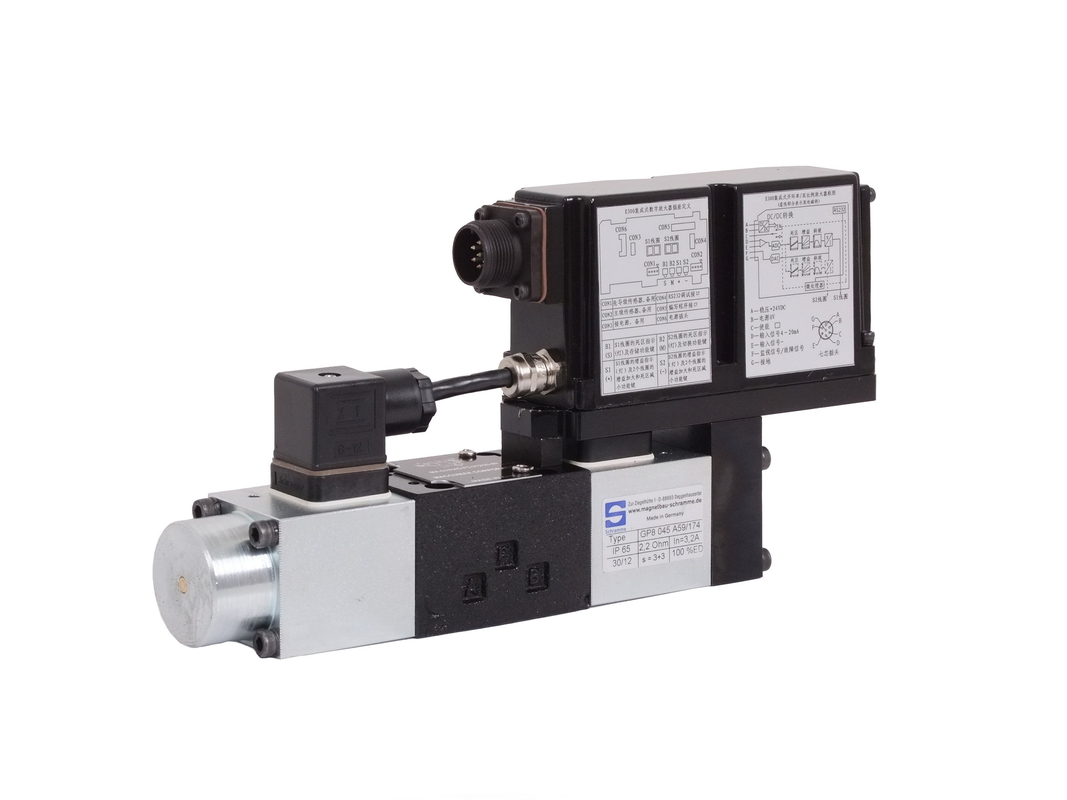

एमए- DHZO एमए- DKZOR हाइड्रोलिक आनुपातिक वाल्व 06 -10 प्रवाह 105 एल / मिनट पी = 30bar
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SJ HYD |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | एमए-डीएचझेडओ --- एईएस --- पीएस --- 0 7 1 - एस 5 / * / * ** / * |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | Latest price |
| पैकेजिंग विवरण: | मानक पैकेज |
| प्रसव के समय: | स्टॉक में |
| भुगतान शर्तें: | टी/टी एल/सी |
| आपूर्ति की क्षमता: | 10000 पीसीएस |
|
विस्तार जानकारी |
|||
| ब्रांड: | एसएच हाइड्रोलिक | मॉडल: | एमए-डीएचझेडओ --- एईएस --- पीएस --- 0 7 1 - एस 5 / * / * ** / * |
|---|---|---|---|
| प्रमाणन: | ISO9001 | आकार: | 06-10 |
| प्रवाह: | 105L / मिन | आपरेटिंग दबाव: | 315bar |
| मानक या गैर: | मानक | पावर: | हाइड्रोलिक |
| मीडिया: | तेल | संरचना: | नियंत्रण |
| Msterial: | कास्टिंग | दबाव: | उच्च दबाव |
| तापमान: | सामान्य तापमान | उत्पत्ति का स्थान: | चीन |
| आवेदन: | हाइड्रोलिक प्रणाली | पर्यावरण की स्थिति: | -20-60 |
| हालत: | नई | पैकेज: | मानक packge |
| गारंटी: | एक साल | ||
| हाई लाइट: | आनुपातिक राहत वाल्व,हाइड्रोलिक दबाव राहत वाल्व |
||
उत्पाद विवरण
एमए- DHZO एमए- DKZOR हाइड्रोलिक आनुपातिक वाल्व 06 -10 प्रवाह 105 एल / मिनट पी = 30barहाइड्रोलिक वर्ण (खनिज तेल आईएसओ वीजी 46 पर आधारित 50'सी)
हाइड्रोलिक प्रतीकों
| ||||||||
| वाल्व मॉडल | DHZO | DKZOR | ||||||
| स्पूल ओवरलैपिंग | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| स्पूल प्रकार और आकार (2) | L14 | एल 1 | एस 2 | एस 3, एल 3, डी 3 | S5, एल 5, D5 | एस 3, एल 3, डी 3 | S5, एल 5, D5 | |
| दबाव सीमा [बार] | बंदरगाह पी, ए, बी = 350; टी = 210 (बाहरी नाली / वाई के साथ 250 | बंदरगाह पी, ए, बी = 315, टी = 210 (250 / वाई) | ||||||
| अधिकतम प्रवाह (1) [एल / मिनट] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| पी = 10 बार (पीटी) पर | ||||||||
| पी = 30 बार (पीटी) पर | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| पी = 70bar (पीटी) पर | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| प्रतिक्रिया समय (4) [एमएस] | <30 | <40 | ||||||
| हिस्टैरिसीस [%] | <5% | <5% | ||||||
| repeatability | + 1% | + 1% | ||||||
टिप्पणियाँ:
उपरोक्त प्रदर्शन डेटा एटोस इलेक्ट्रॉनिक ड्राइवरों के साथ मिलकर वाल्वों को देखें, अनुभाग 2 देखें
दिशात्मक आनुपातिक वाल्व द्वारा नियंत्रित प्रवाह दबाव मुआवजा नहीं है। इस प्रकार यह लोड विविधताओं से प्रभावित है। विभिन्न लोड परिस्थितियों में नियंत्रक प्रवाह को लागत रखने के लिए, मॉड्यूलर दबाव कम्पेसाइटर उपलब्ध हैं (टैब देखें। D150)
विभिन्न पी के लिए, अधिकतम प्रवाह खंड 14.2 और 15.2 में आरेख के अनुसार है
0-100% चरण संकेत
