MA-DKZOR-T हाइड्रोलिक आनुपातिक दिशा वाल्व उच्च आवृत्ति एमए- DHZO-T 06 और 10 मानक ISO4401 के अनुरूप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SJ HYD |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | MA-DHZO-टीईएस |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | USD 1 |
| पैकेजिंग विवरण: | मानक पैकेज |
| प्रसव के समय: | स्टॉक में |
| भुगतान शर्तें: | टी/टी एल/सी |
| आपूर्ति की क्षमता: | 10000 पीसीएस |
|
विस्तार जानकारी |
|||
| ब्रांड: | एसजे हाइड्रोलिक | मॉडल: | MA-DHZO-टीईएस |
|---|---|---|---|
| पावर: | हाइड्रोलिक | पोर्ट का आकार: | 06,10 |
| दबाव: | 315bar | मानक या गैर: | मानक |
| मीडिया: | हाइड्रोलिक तेल | संरचना: | नियंत्रण |
| Meterial: | कास्टिंग | तापमान: | सामान्य तापमान |
| आवेदन: | हाइड्रोलिक प्रणाली | उत्पत्ति का स्थान: | चीन |
| गारंटी: | एक साल | ||
| हाई लाइट: | आनुपातिक दिशात्मक वाल्व,हाइड्रोलिक दबाव राहत वाल्व |
||
उत्पाद विवरण

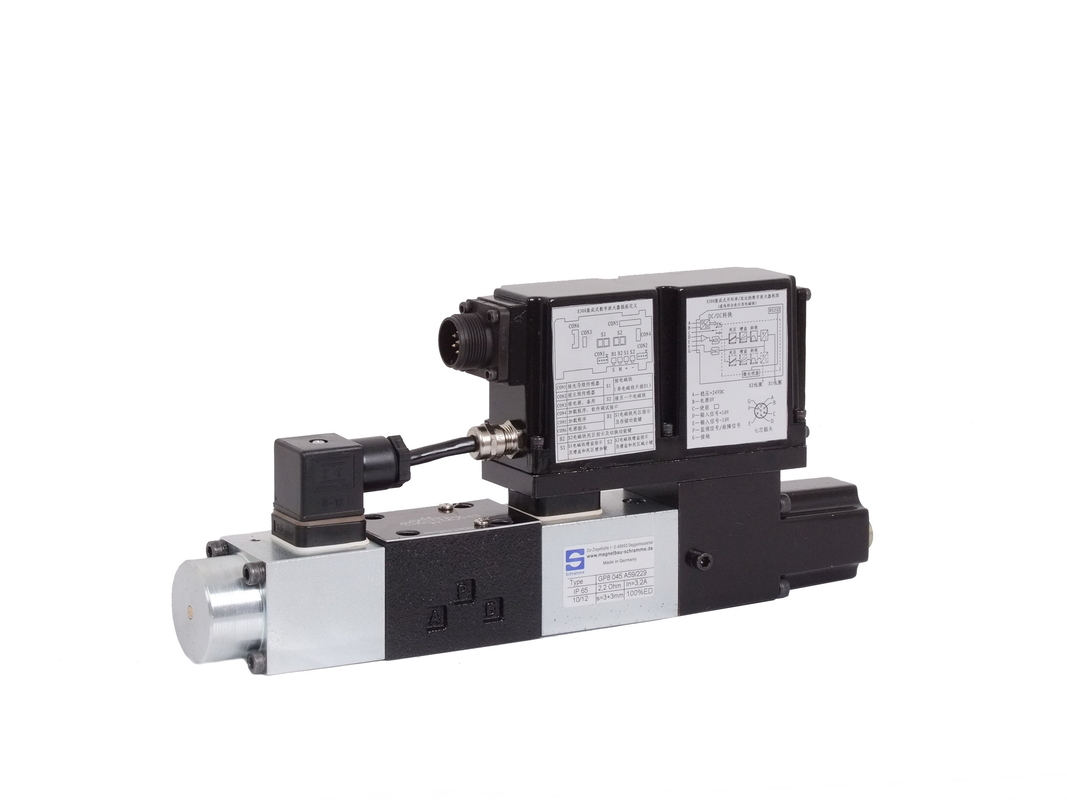

MA-DKZOR-T हाइड्रोलिक आनुपातिक दिशा वाल्व उच्च आवृत्ति एमए- DHZO-T 06 और 10 DHZO टी *; DKZOR टी *
उच्च प्रदर्शन हाइड्रोलिक आनुपातिक वाल्व
स्थिति ट्रांसड्यूसर और सकारात्मक के साथ
सर्वश्रेष्ठ सटीकता के लिए स्पूल ओवरलैप और
दिशात्मक नियंत्रण में गतिशीलता और नहीं
मुआवजा प्रवाह नियमों
वे विशेष रूप से प्राप्त करने के लिए डिज़ाइन किए गए हैं
उच्च गति बंद पाश नियंत्रण और
वैकल्पिक बल लागू करें (बल)
/ प्रवाह नियंत्रण - विकल्प / एस * के साथ मिलकर
स्पूल 'क्यू' या 'वी'
4 तरह के स्पूल, एक 5-कक्ष में स्लाइडिंग
शरीर, सीधे द्वारा संचालित है
आनुपातिक solenoid और यह नियंत्रित किया जाता है
के द्वारा बंद लूप स्थिति में
एलवीडीटी ट्रांसड्यूसर फीडबैक
इलेक्ट्रॉनिक चालक आनुपातिक की आपूर्ति करता है
संरेखण के लिए उचित वर्तमान के साथ वाल्व
संदर्भ संकेत को वाल्व विनियमन,
अभिन्न निष्पादन बीहड़ निर्माण है
और अनुदान के लिए फैक्टरी प्रीसेटिंग
वाल्व-टू-वाल्व विनिमेयता
आकार: 06 और 10
अधिकतम प्रवाह: अधिकतम 80 और 170 एल / मिनट
अधिकतम दबाव: 350 बार (डीएचझेडओ)
315 बार (डीकेजेओएआर)
जवानों की सामग्री,
पंथ देखें ,:
- =
हाइड्रोलिक वर्ण (खनिज तेल आईएसओ वीजी 46 पर आधारित 50'सी)
हाइड्रोलिक प्रतीकों | ||||||||
| वाल्व मॉडल | DHZO | DKZOR | ||||||
| स्पूल ओवरलैपिंग | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| स्पूल प्रकार और आकार (2) | L14 | एल 1 | एस 2 | एस 3, एल 3, डी 3 | S5, एल 5, D5 | एस 3, एल 3, डी 3 | S5, एल 5, D5 | |
| दबाव सीमा [बार] | बंदरगाह पी, ए, बी = 350; टी = 210 (बाहरी नाली / वाई के साथ 250 | बंदरगाह पी, ए, बी = 315, टी = 210 (250 / वाई) | ||||||
| अधिकतम प्रवाह (1) [एल / मिनट] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| पी = 10 बार (पीटी) पर | ||||||||
| पी = 30 बार (पीटी) पर | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| पी = 70bar (पीटी) पर | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| प्रतिक्रिया समय (4) [एमएस] | <30 | <40 | ||||||
| हिस्टैरिसीस [%] | <5% | <5% | ||||||
| repeatability | + 1% | + 1% | ||||||
टिप्पणियाँ:
उपरोक्त प्रदर्शन डेटा एटोस इलेक्ट्रॉनिक ड्राइवरों के साथ मिलकर वाल्वों को देखें, अनुभाग 2 देखें
दिशात्मक आनुपातिक वाल्व द्वारा नियंत्रित प्रवाह दबाव मुआवजा नहीं है। इस प्रकार यह लोड विविधताओं से प्रभावित है। विभिन्न लोड परिस्थितियों में नियंत्रक प्रवाह को लागत रखने के लिए, मॉड्यूलर दबाव कम्पेसाइटर उपलब्ध हैं (टैब देखें। D150)
विभिन्न पी के लिए, अधिकतम प्रवाह खंड 14.2 और 15.2 में आरेख के अनुसार है
0-100% चरण संकेत
प्रतिस्पर्धात्मक: अंतरराष्ट्रीय उन्नत प्रौद्योगिकी और प्रक्रिया, जर्मनी से कॉइल आयात, एटोस, रेक्स्रोथ, यूकेन और कई अन्य ब्रांडों को बदल सकती है, फ़ॉर्म और इंस्टॉलेशन पूरी तरह से विनिमेय हो सकते हैं।
एप्लीकेशन: हाइड्रोलिक सिस्टम, समुद्री, पालिश मशीन और कई अन्य हाइड्रोलिक सिस्टम और मशीन।
हम कई OEM ग्राहकों को हमारे वाल्वों की आपूर्ति करते हैं, गुणवत्ता चीन में नंबर 1 है।
