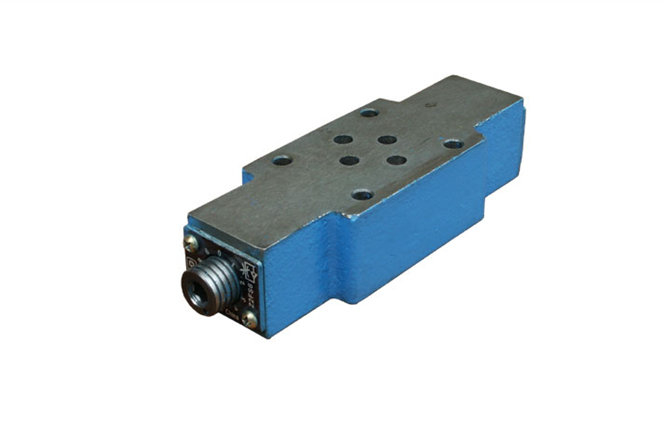

Z2FS डबल थ्रॉटल चेक बॉश रेक्स्रोथ हाइड्रोलिक वाल्व

उत्पाद विवरण

विशेष विवरण

रेडरोथ थ्रॉटल / चेक वाल्व Z2FS

ब्रांड: बॉश REXROTH

प्रकार: थ्रॉटल वाल्व चेक वाल्व

मॉडल: Z2FS

रेडरोथ थ्रॉटल / चेक वाल्व Z2FS

डबल थ्रॉटल / चेक वाल्व एक तरफ मुख्य प्रवाह या पायलट प्रवाह दर को नियंत्रित करने के लिए और में मुफ्त प्रवाह दे
उल्टी दिशा।

वाल्व प्रकार Z2FS6 एक डबल थ्रॉटल / चेक खड़ी स्टैक माउंटिंग (सैंडविच प्लेट डिज़ाइन) के लिए अपनाया गया है।
एक ब्लॉक थ्रॉटल / चेक वाल्व में दो सममित रूप से फिट होने से एक दिशा में प्रवाह की सीमा एक समायोज्य थ्रोटल पिन के माध्यम से सीमित होती है और चेक के जरिए मुफ्त प्रवाह की अनुमति होती है

थ्रॉटल पोजीशन के जरिए उपयोगकर्ता को लाइन में हाइड्रोलिक द्रव 1 होता है। इसी समय, ऑपरेटिंग प्रेशर के तहत चलने वाला द्रव लाइन 2 के द्वारा स्पूल 4 के स्प्रिंग लोडेड साइड 3 पर पहुंचता है। स्पूल 4 इस प्रकार थ्रॉटल वसंत और दबाव बल दोनों की स्थिति

उपयोगकर्ता से लौटकर द्रव सही 5 स्पूल को बदलता है और वाल्व कारतूस के माध्यम से अब एक चेक वाल्व के रूप में अभिनय के माध्यम से स्वतंत्र रूप से प्रवाह करने के लिए तरल पदार्थ परमिट देता है।

वाल्व की बढ़ती स्थिति के अनुसार, थ्रोटल प्रभाव आपूर्ति या नाली में प्राप्त किया जा सकता है।
