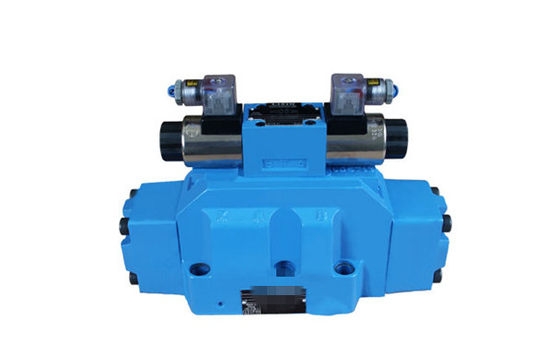

दिशात्मक नियंत्रण के साथ एचईएच इलेक्ट्रो हाइड्रोलिक रेक्स्रोथ वाल्व

उत्पाद विवरण

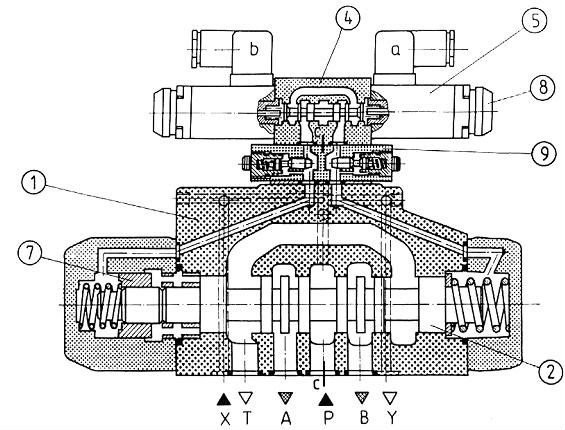

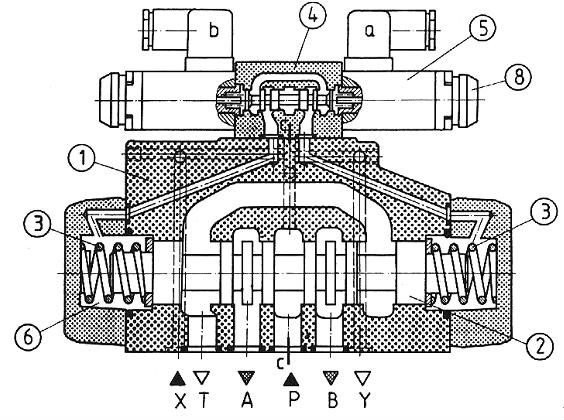

दिशात्मक वाल्व को नियंत्रित स्पूल 2 की स्थिति बदलकर स्विच किया जाता है जो अपनी धुरी के साथ चलती है आवास 1 में बंदरगाहों ए, बी, पी या टी को जोड़ता है।
मुख्य स्पूल की सतह पर पायलट वाल्व 4 के माध्यम से एक वसंत कक्ष 6 के लिए दबाव की आपूर्ति होती है और इस प्रकार मुख्य स्पूल इसकी तटस्थ स्थिति से स्थानांतरित हो जाता है।
मुख्य नियंत्रण स्पूल को केंद्र की स्थिति में स्प्रिंग 4 या हाइड्रोलिक रूप से रखा जाता है जो तरल पदार्थ दबाव (पायलट वाल्व के माध्यम से) दोनों स्पूल सतहों से प्रभावित होता है।
केंद्र की तरफ आस्तीन 7 कार्य केंद्र पर केंद्रित करता है।
पायलट वाल्व विद्युत सोलोऑनॉइड 5 द्वारा संचालित किया जाता है, जो आपातकालीन बटन से लैस किया जा सकता है। वैकल्पिक आपातकालीन बटन पायलट के संचालन की अनुमति देता है
वाल्व निपटान के बिना पायलट द्रव दबाव के अधीन ऊर्जा के बिना।
दिशात्मक वाल्व पायलट गला घोंटना समायोजन 9 के साथ प्रदान किया जा सकता है

तकनीकी डेटा

अधिकतम ऑपरेटिंग दबाव
- बंदरगाहों में ए, बी, पी 35 एमपीए एच -4 वीईएच 32, 28 एमपीए 4WEH 32
- पोर्ट टी 25 एमपीए में
पायलट तरल वापसी Y = बाहरी
पायलट तरल वापसी Y = आंतरिक
(3-स्थिति वाल्व वसंत केंद्रित, 2-स्थिति वाल्व) 16 एमपीए
आंतरिक पायलट तरल वापसी
(3-स्थिति वाल्व हाइड्रॉलिक कैटरिंग) नं

न्यूनतम पायलट दबाव
पायलट द्रव की आपूर्ति एक्स = बाहरी
पायलट तरल आपूर्ति X = आंतरिक
तीन-स्थिति दिशात्मक वाल्व पीएसटी = 0.8 एमपीए
दो-स्थान दिशात्मक वाल्व वसंत केंद्रित पीएसटी = 1.0 एमपीए
दो-स्थिति दिशात्मक वाल्व हाइड्रॉलिक पिक्सेल केंद्रित = 0.5MPa
पायलट तरल आपूर्ति X = आंतरिक
स्पूल प्रकार जी, एच, एफ, एस, टी (पूर्व लोड वाल्व या उपयुक्त द्वारा
उच्च प्रवाह दर)

अधिकतम पायलट दबाव 25Mpa

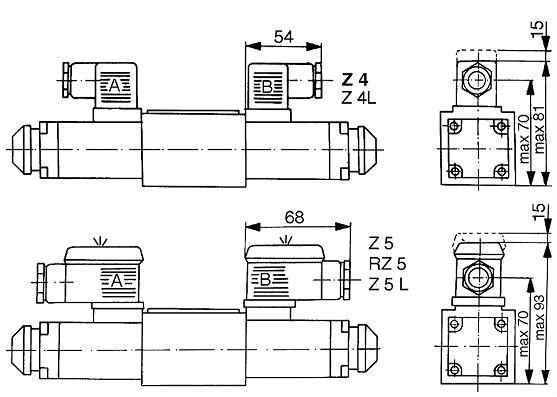

बिजली के कनेक्शन :
